真空蝶閥尺寸型號GI
欄目：公司動態 發布時間：2021-08-31
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
真空蝶閥尺寸型號GI
| 產品名稱： | 真空蝶閥 |
|
GI |
|
|
手動,氣動,電動 |
|
對夾法蘭 |
|
|
中線 |
|
軟密封 |
|
|
1.0MPa-1.6Mpa |
|
DN32-1200 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
真空蝶閥相關資料:
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。
高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80(NBR)；-30~+150(氟橡膠)
安裝方向： 任意
壽命：≥20000次。
高真空蝶閥原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
高真空蝶閥特點:
GI系列是經過一系列改進過的蝶閥：
閥門能承受正壓力；
閥桿上下不竄動；
開、關有限位結構，閥板有鎖定裝置;
| 手動高真空蝶閥技術參數： | |||||||||||||||
|
|||||||||||||||
| 手動高真空蝶閥主要材料表： | |||||||||||||||
|

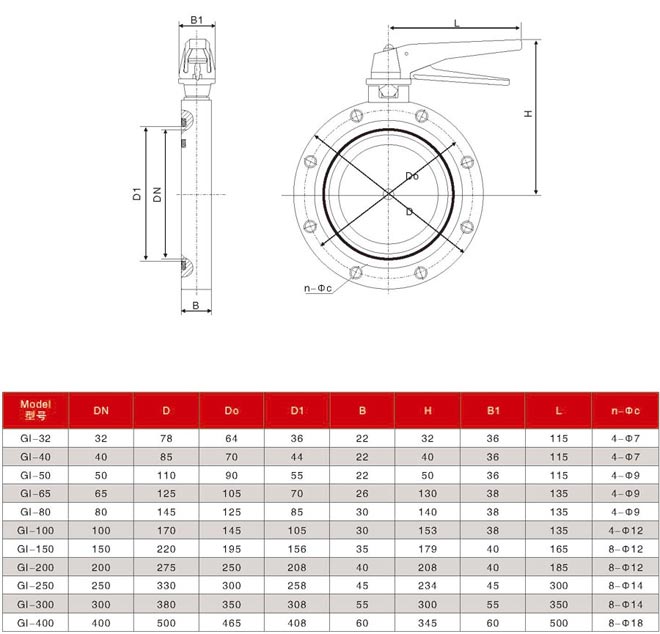

GI真空蝶閥外形及連接尺寸
|
聲明：【GI真空蝶閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的GI真空蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
