| 產品名稱： | 智能電動球閥 |
|
Q941F |
|
|
電動,氣動,手動,渦輪 |
|
法蘭,螺紋 |
|
|
O型,V型 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |
智能電動球閥

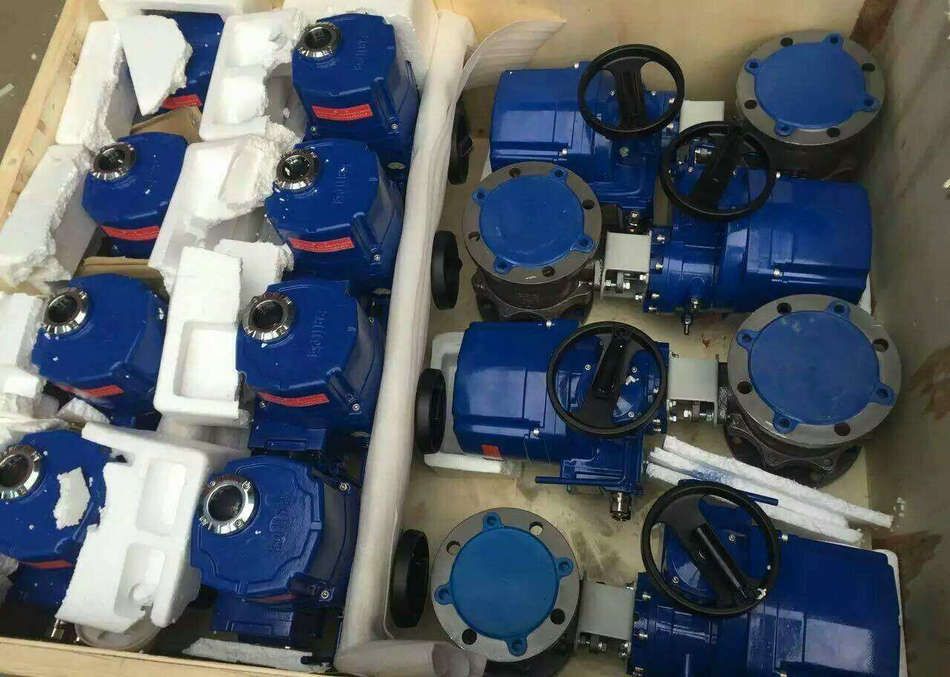

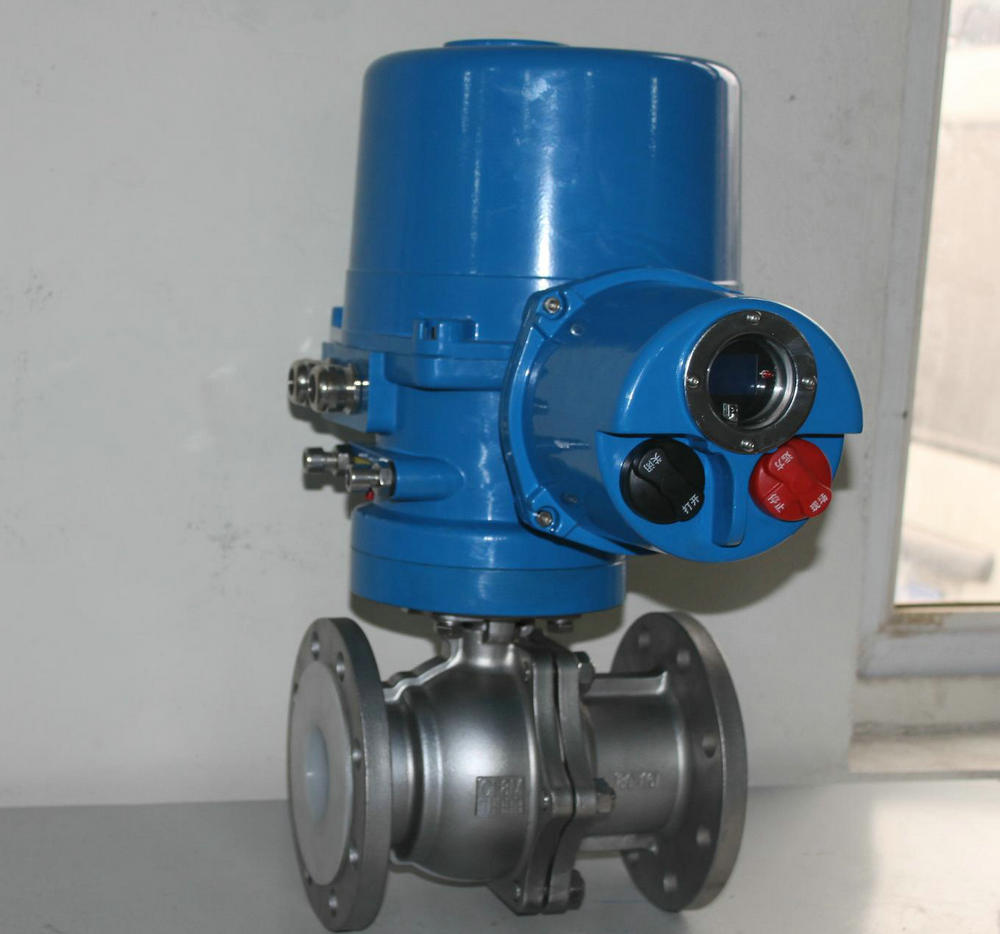

智能電動球閥實物圖片
智能電動球閥基本參數
、結構形式：角型單座鑄造閥
、公稱通徑：20-300mm
、公稱壓力： 1.6-6.4Mpa
、連接形式：法蘭式按JB78-59、JB79-59
、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
（二）ZDJR智能電動O型調節球閥閥內組件
、閥芯形式：O型閥芯
、流量特性：快開型
、材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯PTFE
、密封面材料：PTFE、PPL、硬密封。
（三）ZDJR智能電動O型調節球閥執行機構：
、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。
智能電動球閥實物圖片技術參數
|
電動執行器技術參數 |
電動球閥閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN15～200mm |
|
輸出力矩 |
50N·M～2000N·M |
公稱壓力 |
PN1.6、2.5、4.0、6.4、10MPa |
|
任選功能 |
開關型、觸點型、開度信號、智能調節型 |
閥軸材質 |
碳鋼、不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作時間 |
15秒/30秒/60秒 |
球體材質 |
304/316/316L不銹鋼 |
|
環境溫度 |
-30°～60° |
閥座密封 |
PTFE、PPL、金屬密封 |
|
手動操作 |
附帶手柄操作 |
溫 |
PTFE≤180、PPL≤350、金屬密封≤450 |
|
限 |
電氣、機械二重限位 |
適用介質 |
水、石油、粘性流體、漿料、強氧化性介質等 |
|
防護等級 |
IP-67(防爆外殼:Exd BT4 Exd BT6) |
||
|
輸入信號 |
0-10，1-5VDC/4-20mA(智能調節型) |
特 |
連線簡單，結構緊湊、阻力小、動作穩定 |
智能電動球閥流量表
|
公稱通徑（DN） |
不同開度角下的Kv值 |
||||||||
|
溫度 |
10o |
20o |
30o |
40o |
50o |
60o |
70o |
80o |
90o |
|
50 |
2 |
4 |
9 |
17 |
32 |
60 |
97 |
151 |
215 |
|
80 |
6 |
11 |
22 |
44 |
83 |
155 |
250 |
389 |
550 |
|
100 |
9 |
18 |
35 |
71 |
133 |
248 |
398 |
620 |
890 |
|
150 |
20 |
40 |
8/0 |
160 |
300 |
560 |
900 |
1400 |
2000 |
|
200 |
36 |
72 |
143 |
286 |
737 |
1002 |
1611 |
2506 |
3580 |
|
250 |
57 |
113 |
226 |
453 |
848 |
1582 |
2543 |
3955 |
5650 |
|
300 |
81 |
163 |
325 |
651 |
1220 |
2278 |
3661 |
5695 |
8100 |
智能電動球閥主要規格參數
|
公稱通徑DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
流量系數（Kv） |
20 |
38 |
72 |
110 |
170 |
215 |
380 |
550 |
890 |
1400 |
2000 |
3580 |
5650 |
8100 |
|
可調動作范圍 |
0-90o |
|||||||||||||
|
允許壓差P |
小于公稱壓力(1.6MPa) |
|||||||||||||
|
泄漏量Q |
按AP1598標準測試 無泄漏 |
|||||||||||||
|
環境溫度 |
-20~60 |
|||||||||||||
|
基本誤差 |
±2.5% |
|||||||||||||
|
回差 |
±2.5% |
|||||||||||||
|
死區 |
1% |
|||||||||||||
|
可調范圍 |
250：1 |
350：1 |
||||||||||||
|
配用執行機構 |
PSQ101, 381RSA-05DTR-05 |
DTR-10 PSQ201, DTR-20381RSC-30 |
DTR-40381RSC-50 |
PSQ701DTR-60 |
||||||||||
智能電動球閥外型與連接尺寸
|
公稱通徑DN |
L |
D |
H |
L1 |
D1 |
b |
Z-Ød |
H1 |
L2 |
|
壓力 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
1.6/2.5/4.0 |
1.6/2.5/4.0 |
1.6/2.5/4.0 |
|
|
|
15 |
130/130/130 |
95 |
275 |
157 |
65 |
14/16/16 |
4-14 |
48 |
208 |
|
20 |
140/140/140 |
105 |
280 |
157 |
75 |
14/16/16 |
4-14 |
53 |
208 |
|
25 |
150/150/150 |
115 |
287 |
157 |
85 |
14/16/16 |
4-14 |
58 |
208 |
|
32 |
165/165/180 |
135 |
384 |
208 |
100 |
16/18/18 |
4-18 |
68 |
208 |
|
40 |
180/180/200 |
145 |
312 |
208 |
110 |
16/18/18 |
4-18 |
73 |
208 |
|
50 |
200/200/220 |
160 |
325 |
208 |
125 |
16/20/20 |
4-18 |
80 |
208 |
|
65 |
220/220/250 |
180 |
335 |
256 |
145 |
18/22/22 |
4-18/8-18/8-18 |
90 |
256 |
|
80 |
250/250/280 |
195 |
365 |
256 |
160 |
20/22/22 |
8-18 |
98 |
256 |
|
100 |
280/280/320 |
215/230/230 |
400 |
256 |
180/190/190 |
20/24/24 |
8-18/8-23/8-23 |
120 |
256 |
|
125 |
320/320/400 |
245/270/270 |
420 |
256 |
210/220/220 |
24/28/30 |
8-23/8-25/8-25 |
140 |
256 |
|
150 |
360/360/400 |
280/300/300 |
440 |
256 |
240/250/250 |
24/28/30 |
8-23/8-25/8-25 |
167 |
256 |
|
200 |
400/400/550 |
335/360/375 |
470 |
256 |
295/310/320 |
26/34/38 |
12-23/12-25/12-30 |
210 |
256 |
|
250 |
630 750 |
405 470 |
545 |
380 |
|
|
|
|
|
|
300 |
750 870 |
460 530 |
580 |
380 |
|
|
|
|
|

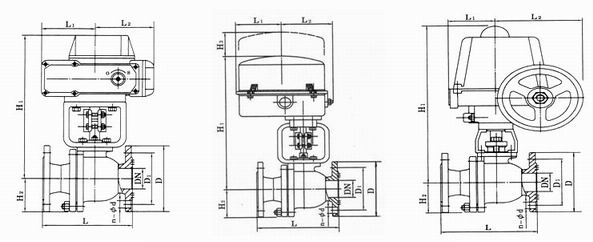

智能電動球閥結構圖
|
聲明：【智能電動球閥】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的H智能電動球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
