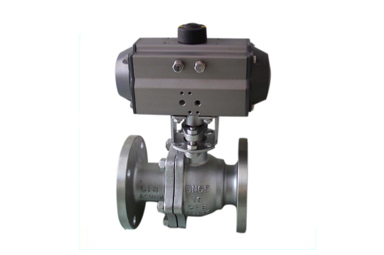

氣動法蘭球閥 |
|
Q641F |
|
|
氣動 |
|
法蘭,螺紋 |
|
|
O型,V型 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-200 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

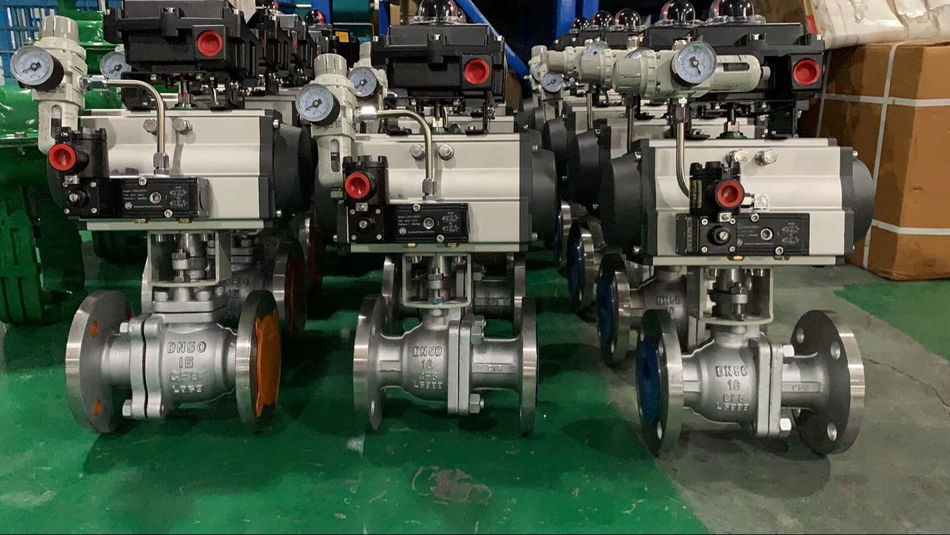

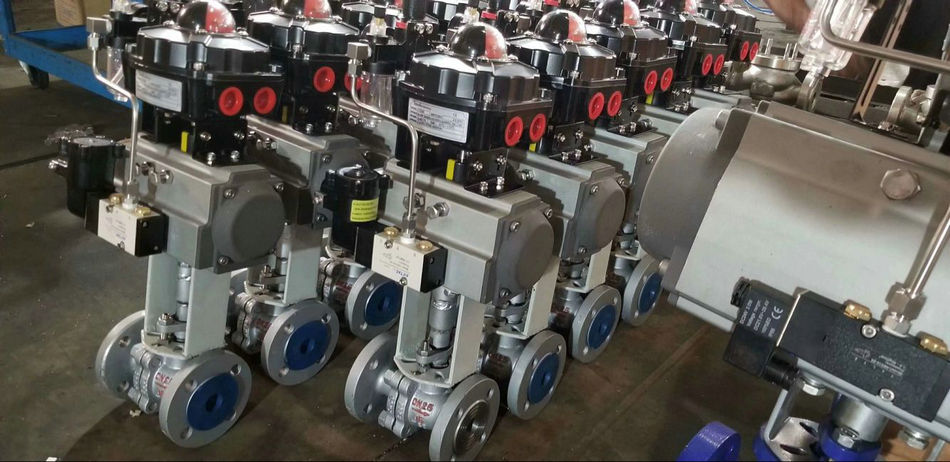

氣動法蘭球閥,不銹鋼氣動法蘭球閥采用新型系列GT型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密,執行器與閥體的直接連接減少了發生故障的機率。法蘭 連接的管路能保持良好密封性能,便于維修更換,便于管路的封閉。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件:
切斷型附件:單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件:電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件:空氣過濾減壓閥、氣源處理三聯件。
手動機構:HVSD手操機構
1、設計與制造:GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸:JB/T74~90(JB74~90)、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、NF E29-211、DIN2543。
3、結構長度:GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗:JB/T 9092、API 598。


| 公稱壓力 | PN(mpa) | 2.5 | 4.0 | 6.4 |
|
|
PS(mpa) | 3.75 | 6.0 | 9.6 |
|
|
2.75 | 4.4 | 7.04 | |
|
|
0.6 | 0.6 | 0.6 | |
|
|
SS201 | SS304 | SS316 | |
| 水、油品、氣等介質 | 酸類腐蝕性介質 | 醋酸類腐蝕性介質 | ||
|
|
-40——+150 | |||
|
|
GB/T12237-2007 | |||
|
|
GB/12221 | |||
|
|
GB/9113、JB/T79 | |||
|
|
GB/T13927-1992 |
|||

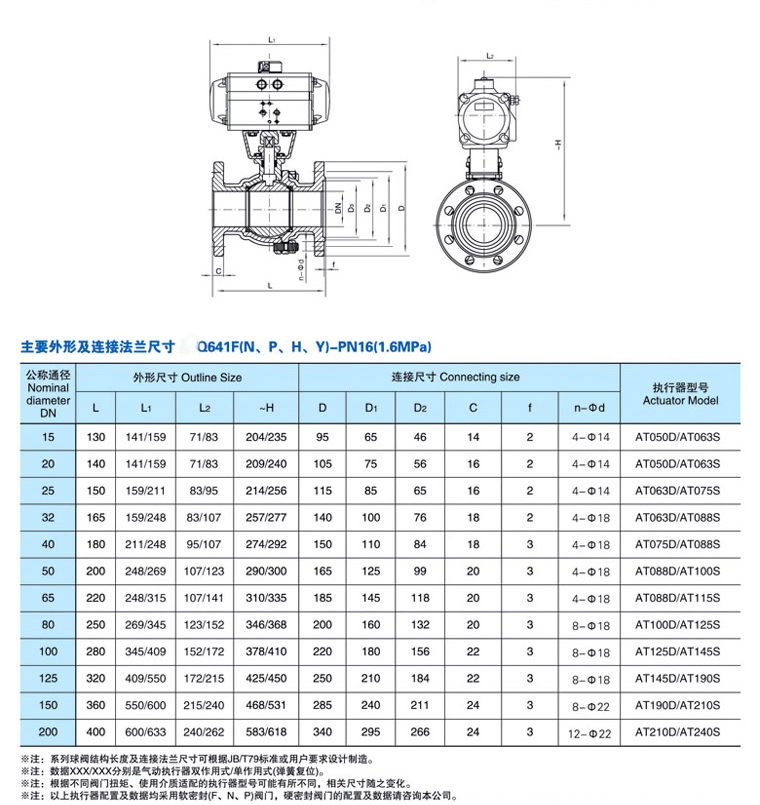

注:系列球閥結構長度可根據用戶要求設計制造




|
聲明:【氣動法蘭球閥 Q641F】規格型號、結構尺寸由上海承質閥門制造有限公司提供,如何選擇適用的氣動法蘭球閥 Q641F產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
