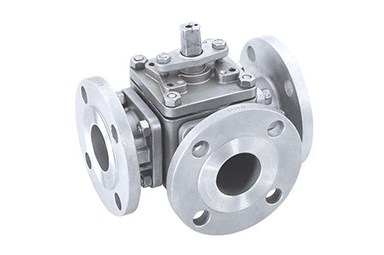

T型三通球閥 Q45F
欄目：公司動態 發布時間：2021-09-11
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。
T型三通球閥選型尺寸型號說明書
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。產品特點
（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
T型三通球閥選型尺寸型號說明書
T型三通球閥主要能使三條正交的管道相互聯通和切斷第三條通道，起分流、合流作用。產品特點
（1）、三通球閥在結構上采用一體化結構，4面閥座的密封型式，法蘭聯接少，可靠性高，設計實現了輕量化。（2）、三通球芯分T型和L型，使用壽命長，流通能力大，阻力小。
（3）、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。
| 產品名稱： | T型三通球閥 |
|
Q45F |
|
|
手動,電動,氣動 |
|
法蘭,螺紋 |
|
|
T型 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
鑄鋼,不銹鋼等 |
|
承質品牌 |
T型三通球閥 Q45F采用標準
設計標準: GB/ T 12237—1989，DIN 3357/1, API 608
法蘭標準: GB/T911 3.1, JB/T 79, DIN 3202, JIS B2002, ASME B16.10
結構標準: GB/T12221—1989, DIN 3202, JlS B2002, ASME 16.10
檢驗標準: GB/T13927 DlN 3230/3, API 598 JIS B 2003
T型三通球閥 Q45F概述
三通球閥可分為L形和T形，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

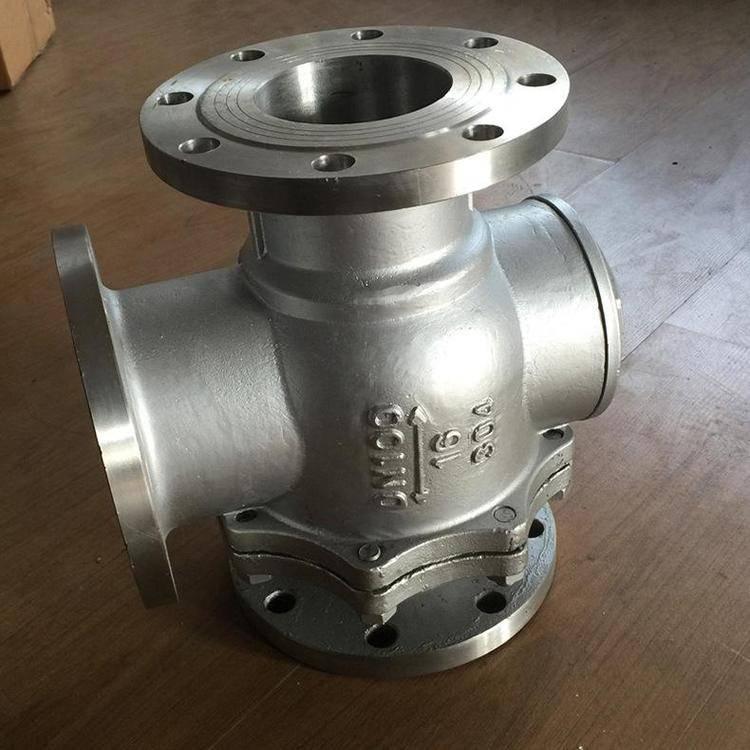

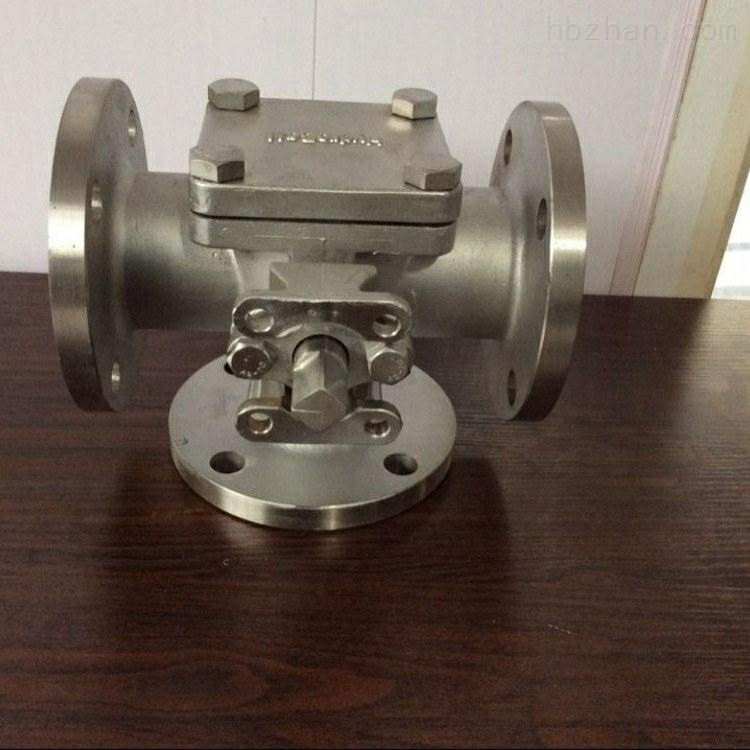

T型三通球閥 Q45F實物圖
T型三通球閥 Q45F性能參數
| 試驗壓力 | 公稱壓力（Mpa） | ||||
| Mpa | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 3.2 | 2.4 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 2.2 | 1.5 |
| 氣密試驗 | 0.5-0.7 | ||||
| 工作溫度 | PTFE≤150 PTL≤300 | ||||
| 適用溫度 | C：水、油、氣；P：硝酸類；R：醋酸類 | ||||
T型三通球閥 Q45F材料表
| 閥體、閥蓋 | WCB、CF8 |
| 球體 | WCB+Hcr、CF8 |
| 閥桿 | 2Cr13、CF8 |
| 閥座 | PTFE |
| 填料 | PTFE |
| 公稱壓力 | 公稱通徑 | L | L1 | H | W | 重量 | |||||
| Mpa | mm | in | mm | mm | mm | mm | 1.6 | 2.5 | 4.0 | CL150 | JIS10K |
|
1.6 |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | 150 | 75 | 68 | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1 1/4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1 1/2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 50 | 2 | 230 | 115 | 110 | 250 | 11 | 12 | 14 | 12 | 11 | |
| 65 | 2 1/2 | 290 | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | 310 | 155 | 155 | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | 250 | 600 | 65 | 70 | 80 | 68 | 70 | |
| 150 | 6 | 480 | 240 | 275 | 800 | 103 | 110 | 120 | 105 | 105 | |
| 200 | 8 | 580 | 290 | 325 | 1000 | 152 | 168 | 180 | 160 | 160 | |

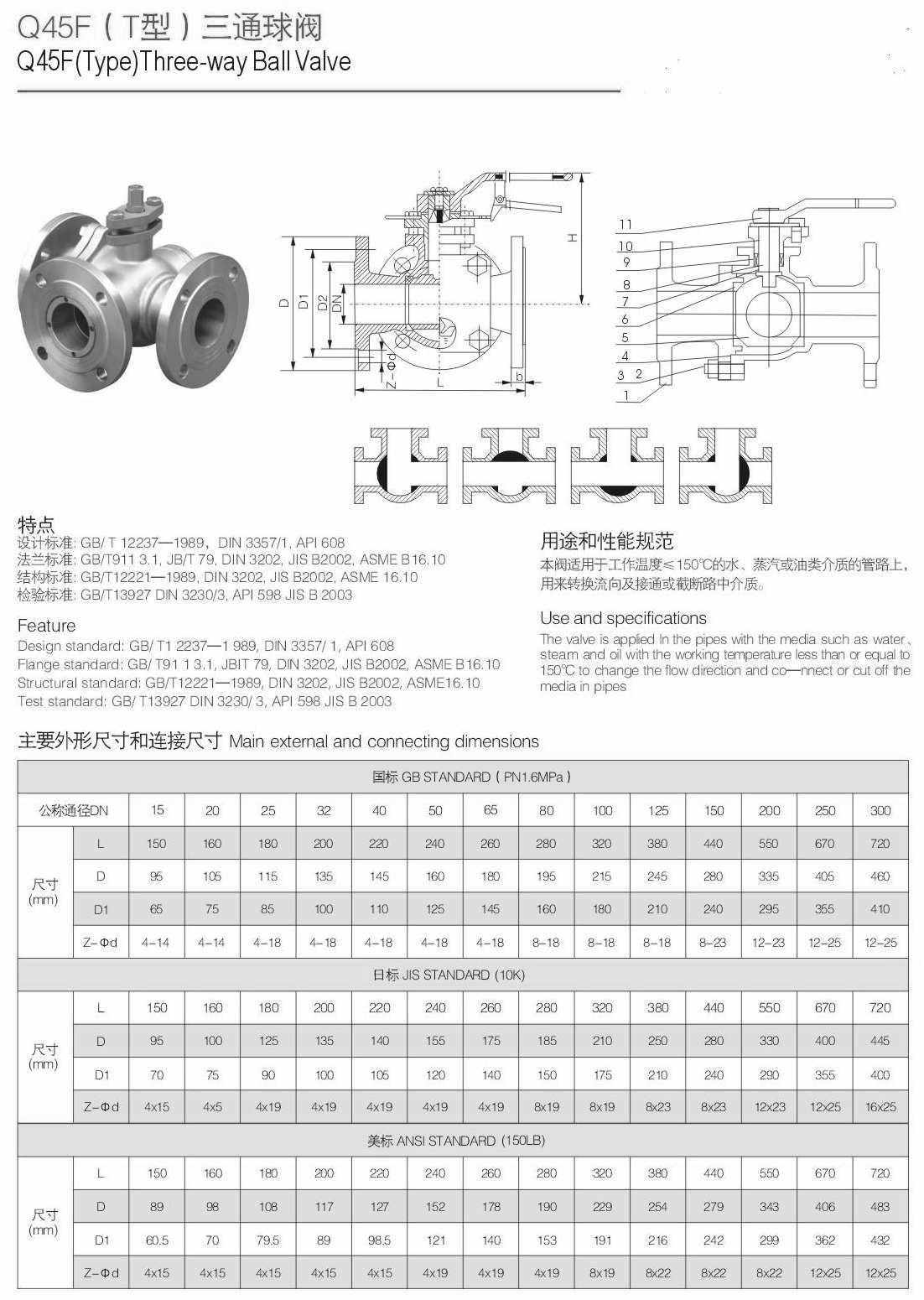

T型三通球閥 Q45F結構圖與尺寸表
|
聲明：【T型三通球閥 Q45F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的T型三通球閥 Q45F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
