外螺紋球閥 Q21F
欄目：公司動態 發布時間：2021-09-12
上海承質閥門制造有限公司是生產外螺紋球閥 Q21F廠家，可提供各種球閥規格型號、圖片、圖紙、尺寸等。
|
|
外螺紋球閥 |
|
Q21F |
|
|
手動 |
|
螺紋 |
|
|
直通式 |
|
軟密封 |
|
|
1.6MPa-6.4MPa |
|
DN6-DN50 |
|
|
WCB,不銹鋼等 |
|
承質品牌 |

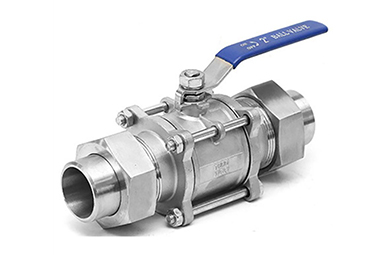

Q21F外螺紋球閥
型號：Q21F
公稱壓力：1.6-4.0MPa
適用溫度范圍：-20～232～350
適用介質：水、油、氣體某些腐蝕性液體
Q21F外螺紋球閥產品特征
| 公稱壓力 | 適用介質 | 適用穩定范圍 | 螺紋類型 |
| 1.6-6.4MPa | 水、油、氣及某些腐蝕性液體（W。O。G） | -20～232～350 | G。NPT。BSPT。BSP。DI259/2999 |
Q21F外螺紋球閥主要參數
| 公稱通徑 | DN（mm） | 6～100mm | ||
| 公稱壓力 | PN（MPa） | 2.5 | 4.0 | 6.4 |
| 試驗壓力 | 強度試驗壓力 | 3.8 | 6.0 | 9.6 |
| 高密封試驗壓力 | 3.0 | 4.8 | 7.6 | |
| 低壓氣密封試驗壓力 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 水、蒸汽、油品、酸類腐蝕性等。 | |||
| 適用溫度 | < 150（PTFE） < 300（PLL） | |||
Q21F外螺紋球閥材料表
| 零件名稱 | 閥體 | 球體、閥桿 | 手柄 | 密封圈 | 墊片、填料 |
| Q21F-16C、Q21F-25C、Q21F-40C、Q21F-64C | A105、45 | 1Cr18/1Cr18Ni9Ti | 不銹鋼SS304 |
聚四氟乙烯PTFE 對位聚笨PPL |
聚四氟乙烯PTFE 對位聚笨PPL |
| Q21F-16P、Q21F-25P、Q21F-40P、Q21F-64P | 1Cr18Ni9Ti | SS304/1Cr18Ni9Ti | |||
| Q21F-16R、Q21F-25R、Q21F-40R、Q21F-64R | SS316/Cr18Ni12Mo2Ti | SS316/Cr18Ni12Mo2Ti |
Q21F外螺紋球閥結構圖與外形尺寸
|
聲明：【外螺紋球閥 Q21F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的外螺紋球閥 Q21F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
