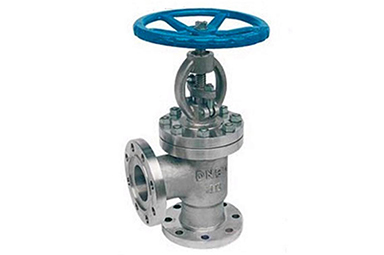

角式截止閥J44H/J44W
欄目：業界資訊 發布時間：2021-09-19
角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。
J44H角式截止閥規格型號
角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。
J44H角式截止閥規格型號
角式截止閥,J44H角式截止閥進出口通道不在同一方向上而成90°直角,流體通過閥門時會改變流體方向,因此會產生一定的壓力降。角式截止閥的最大優點是可以把閥門安裝在管路系統的拐角處,這樣既節約了90°彎頭,又便于操作。因此,這類閥門最適合在化肥廠的合成氨生產系統中和天然氣、化工、石化、石油、造紙、采礦、電力、液化氣、食品、給排水、市政、機械設備配套、電子工業，城建等領域。
|
|
角式截止閥 |
|
J44H/J44W |
|
|
手動 |
|
法蘭/焊接 |
|
|
角式 |
|
硬密封 |
|
|
1.6MPa-32.0MPa |
|
DN3-200 |
|
|
WCB,鍛鋼,不銹鋼等 |
|
承質品牌 |
角式截止閥J44產品特點
1、結構簡單，制造和維修比較方便
2、工作行程小，啟閉時間短
3、密封性好，密封面間磨擦力小，壽命較長

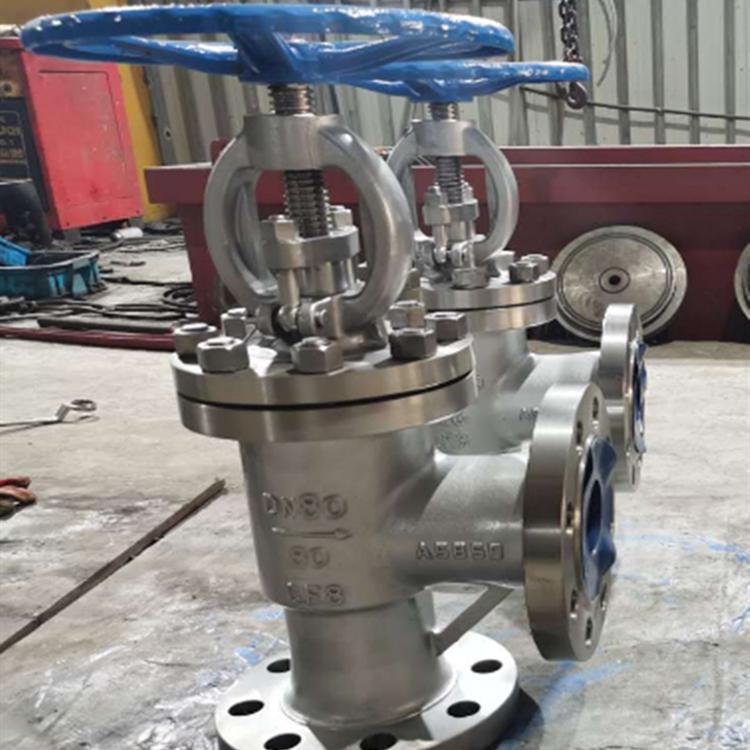

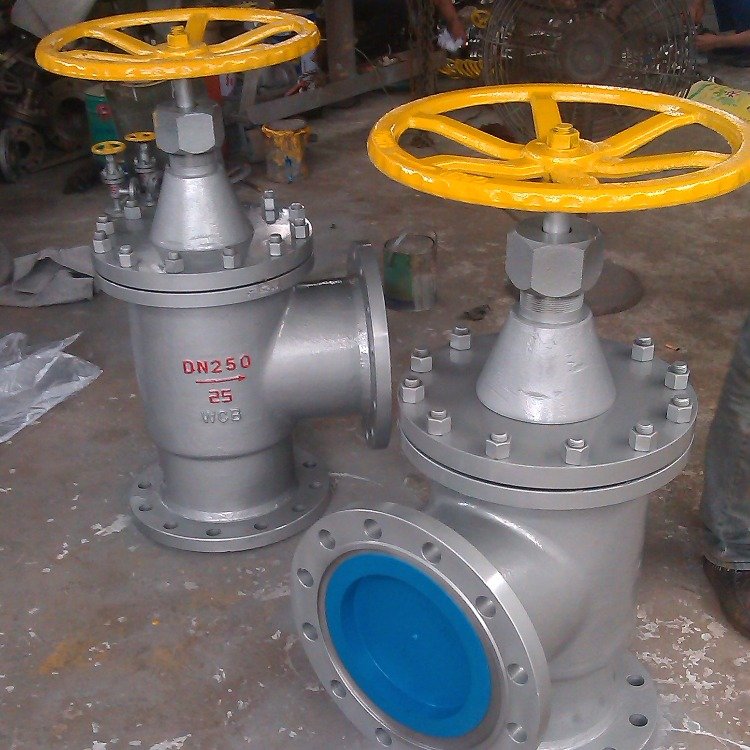

角式截止閥J44實物圖
角式截止閥,J44H角式截止閥應用規范
| 遵循規范 | STANDARD |
| 設計與制造 | GB 12233/GB 12235 |
| 結構長度 | GB 12221/JB96（長系列） |
| 結構長度 | GB78/JB79（GB、HG、SH） |
| 壓力試驗 | GB/T 13927 |
| 標志 | GB 12220 |
| 供貨 | GB/T12252 |
主要外形尺寸1.6MPa
| DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
| 15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
| 20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
| 25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
| 32 | 2 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
| 40 | 2 1/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
| 50 | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
| 65 | 2 1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
| 80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
| 100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
| 125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
| 150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
| 200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |

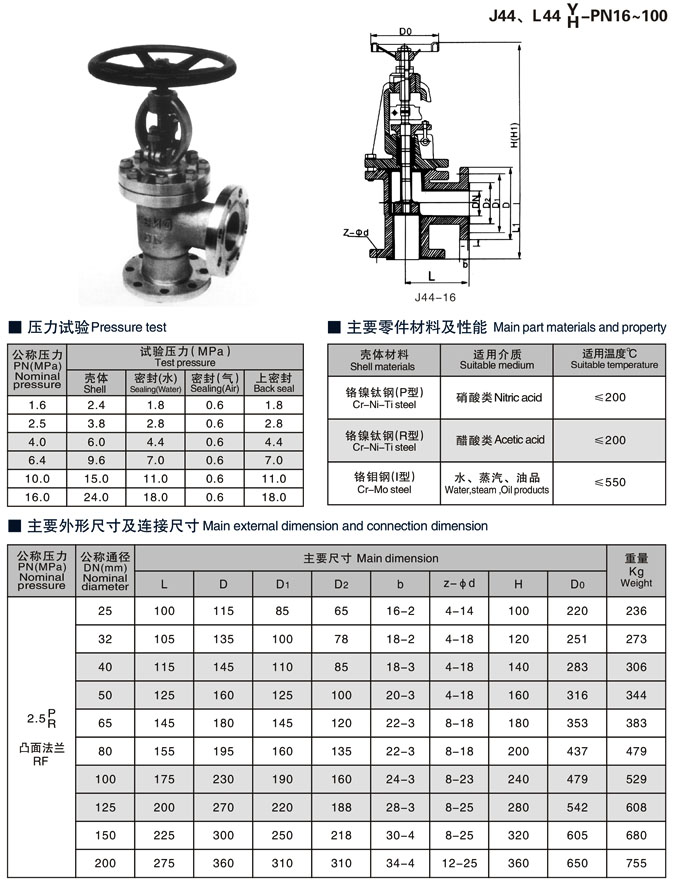

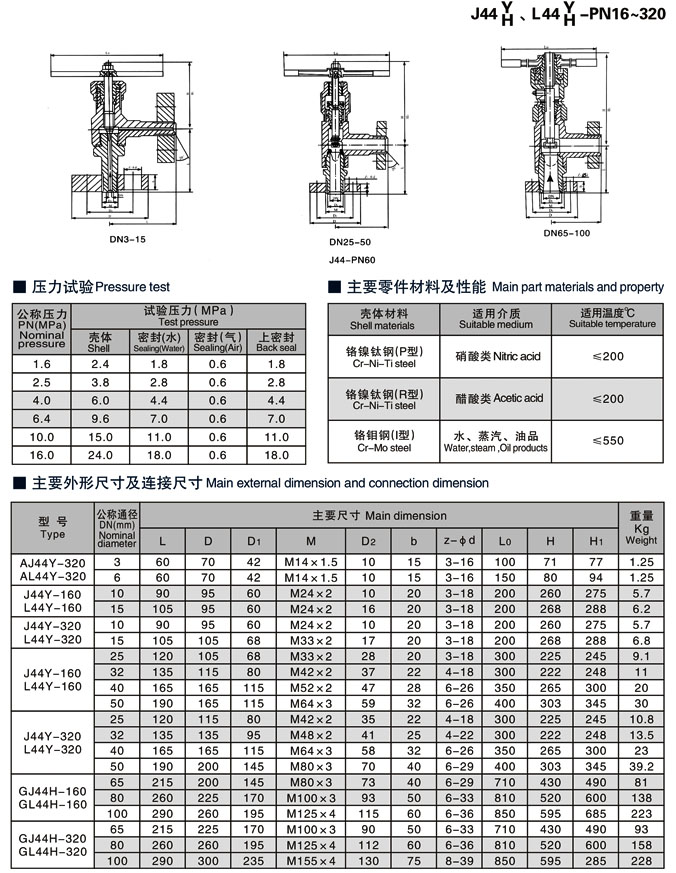

角式截止閥,J44H角式截止閥結構圖與尺寸表
|
聲明：【角式截止閥44H/J44W】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的角式截止閥44H/J44W產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
